The aluminum tube bending machine features a touch-screen control system, servo-hydraulic drive, and high-reliability imported components, enabling precise, efficient, and automated 3D pipe bending for mass production with stable performance and user-friendly operation.

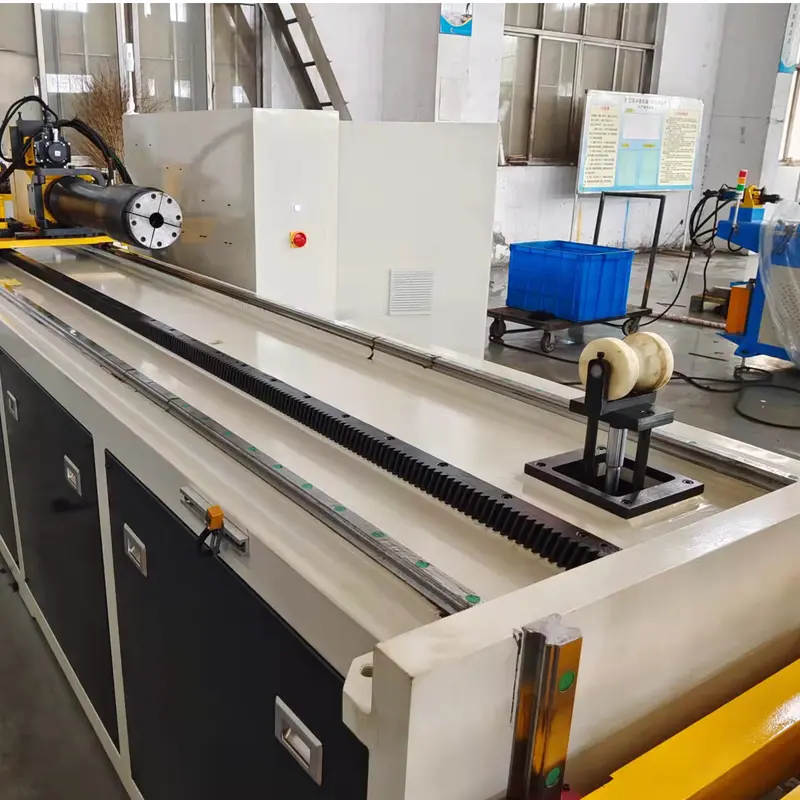

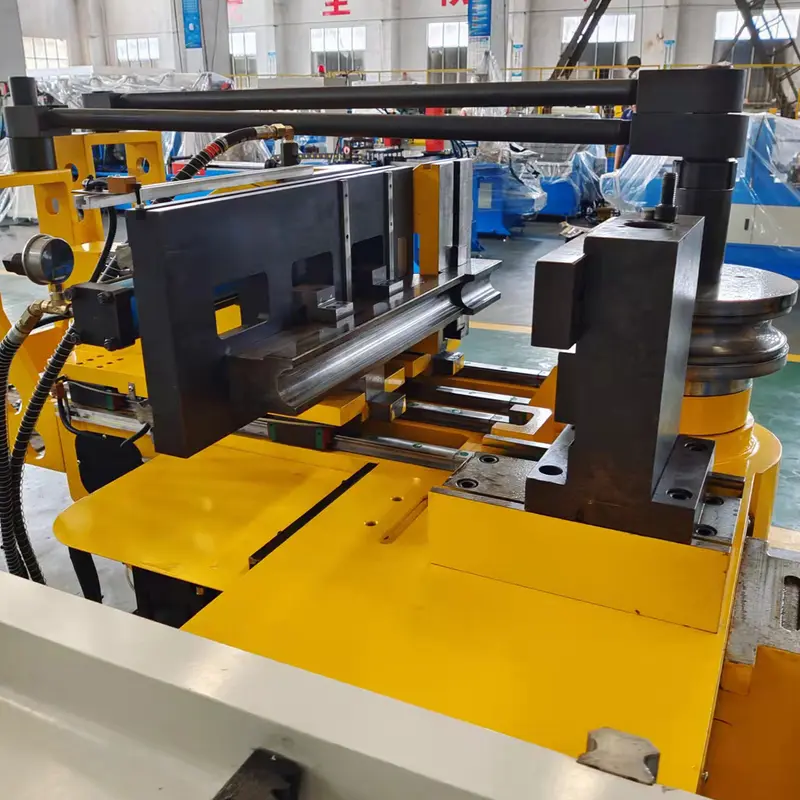

Aluminum Tube Bending Machine

● High Precision Bending: Achieves accurate bending angles with servo-hydraulic control for consistent results.

● Advanced Control System: Touch-screen interface with multi-language support for easy operation and programming.

● Bending Versatility: Supports mandrel and non-mandrel bending, handling various tube shapes and sizes.

● Automated Operation: Offers manual, semi-automatic, and fully automatic modes to suit different production needs.

● Durable & Reliable Components: Equipped with high-reliability imported parts for stable performance and long-term use.

● Wide Application: Suitable for industries like automotive, shipbuilding, chemical, and boiler manufacturing.

Aluminum tube bending machine with PLC or IPC which manages Feeding (Y) ,Rotate (B) & Bending (C) in a complete automatic cycle.

이송(Y축): 서보 모터로 제어됩니다.

클램프 다이, 압력 다이 및 맨드릴의 완전 유압식 이동.

사용 가능한 파이프 재질: 스틸, 스테인리스, 알루미늄, 티타늄 및 황동...

사용 가능한 파이프 모양: 원형, 정사각형, 직사각형, 타원형, 솔리드 바 및 기타 프로파일.

일본 오므론 인코더를 장착하여 굽힘의 정확성과 안정성을 보장합니다.

벤딩 공정에서 효율적이고 정밀한 작업을 보장하여 다양한 가공 요구 사항을 충족합니다.

The hydraulic and pneumatic drive system of the aluminum tube bending machine is responsible for powering the movement and bending of pipes. Through connected hydraulic or pneumatic cylinders, it delivers the necessary force for precise pipe processing during bending operations.

유럽은 더 높은 정밀도와 속도를 가진 구조를 설계합니다. 기계를 오래 사용할 수 있도록 유지합니다.

We only use world-famous, popular-quality components in the production of our bending machinery: Japan Mitsubishi Servo, Hydraulic Germany Rexroth, Electrical France Schneider, Seal ring Japan NOK, CNC Controller Siemens or Japan Mitsubishi, and so on.

사양

아니요.	이름		단위	매개변수	Mark
1	최대 처리 파이프 크기		mm	Φ89×5t	탄소강
2	최대 굽힘 반경		mm	R300
3	최소 굽힘 반경		mm	1.5D
4	최대 반경 차이		mm	120	사용자 지정
5	최대 피딩 길이		mm	3000	사용자 지정
6	먹이기 방법			1. 직접 수유 2. 클램핑 수유	선택 사항
7	최대 굽힘 각도		학위	190
8	컨트롤러 사용			IPC	선택 사항
9	피팅당 굽힘 개수		个	45
10	작업 속도	굽힘	Deg/sec	90	조정 가능
		회전	Deg/sec	180	조정 가능
		수유	초당	700	조정 가능
11	정확성	수유	mm	±0.1
		회전	학위	±0.1
		굽힘	학위	±0.1
12	회전 서보 모터		Kw	2	일본 미쓰비시
13	서보 모터 공급		Kw	3.5	일본 미쓰비시
14	벤딩 서보 모터		Kw	15	일본 미쓰비시
15	Horizontal touch servo motor power		Kw	2	일본 미쓰비시
18	데이터 입력 모드			1、좌표값(X、Y、Z) 2, 작동 값 (Y, B, C)	선택 사항
19	유압 모터 마력		Kw	11
20	최대 압력		MPa	14	조정 가능
21	유압 시스템 제어			솔레노이드 방향 밸브	대만의 일곱 바다
22	연료 탱크 용량		L	350
23	기계 무게		Kg	9000
24	머신 크기		mm	5800×1700×1400
